Привод первичной стрелы цилиндра ковша

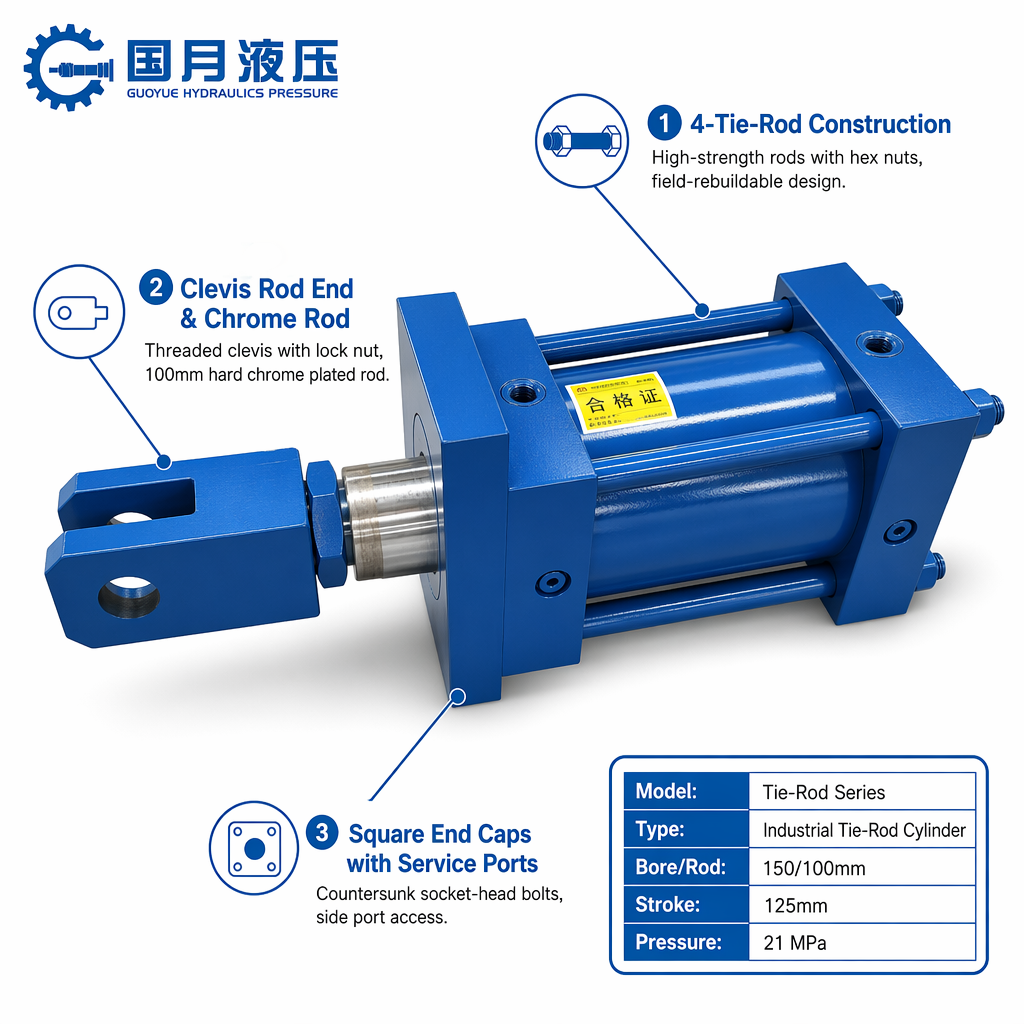

Серия рулевых тяг, диаметр отверстия 150 мм, шток 100 мм, ход 125 мм. Четыре тяги с шестигранными гайками, скрепляющие переднюю и заднюю квадратные крышки. Это промышленный дизайн старой школы — предельно простой, его легко разобрать и снова запечатать в полевых условиях с помощью простых инструментов. Никаких специальных приспособлений не требуется.

Серия CD, серия CG, дифференциальный цилиндр, цилиндр двустороннего действия, гидравлический цилиндр рулевой тяги

Ствол представляет собой бесшовную хонингованную трубку из 27SiMn, торцевые крышки из ковкого чугуна или литой стали, квадратной формы с потайными отверстиями для болтов по бокам. Стяжные тяги выходят за пределы ствола, имеют резьбу на обоих концах и закрепляются шестигранными гайками на задней крышке. Все четыре стержня и гайки окрашены в тот же синий цвет, что и корпус.

Стержень изготовлен из CK45/40Cr, покрыт твердым хромом толщиной 20-30 микрон, поверхность полированная. На конце имеется резьбовая скоба с синей стопорной гайкой — вы можете отрегулировать ориентацию скобы, ослабив гайку, отрегулировав ее до нужного положения, а затем снова зафиксировав. Просто, но это работает.

Порты расположены на боковой стороне каждой квадратной крышки, размер G1/2. Передняя крышка имеет порт со стороны стержня, задняя крышка имеет порт со стороны стержня. Оба доступны сбоку, что удобно, когда у вас ограниченный просвет над головой.

Уплотнение: стандартная U-образная чашка из полиуретана на поршне, опорное уплотнительное кольцо из NBR, двойной грязесъемник на сальнике штока. Ничего фирменного — уплотнения для них может поставить любой магазин гидравлики. Желтая этикетка контроля качества на стволе имеет маркировку модели и отметки о проверке.

Испытано при гидростатическом давлении 25 МПа в течение 3 минут, затем при полном ходе цикла при 21 МПа. Перед отправкой каждая единица получает штамп о пропуске на этикетке.

Это рабочие лошадки общего назначения — зажимы для станков, эжекторы формовочных прессов, сельхозтехника, приспособления для автоматизации. Не шикарно, но жестко. Если вы взорвали уплотнение, вы отвинчиваете четыре гайки рулевой тяги, снимаете крышку, меняете уплотнения местами, и менее чем через час вы снова работаете.
