| Количество минимального заказа: | 1 |
| транспорт: | Ocean,Land,Air |
Оттенок:
Модель: CDH1 MF4 100-56-200
марка: Гоюэ
Origin: Китай
гарантийный срок: 1,5 года
Послегарантийное обслуживание: Видео техническая поддержка, Онлайн поддержка
место происхождения: Китай
Система обслуживания: Онлайн поддержка, Видео техническая поддержка
Максимальный ход: 200 мм
Внутренний диаметр трубы: 100 мм
Поддержка настройки: OEM, ODM
The file is encrypted. Please fill in the following information to continue accessing it

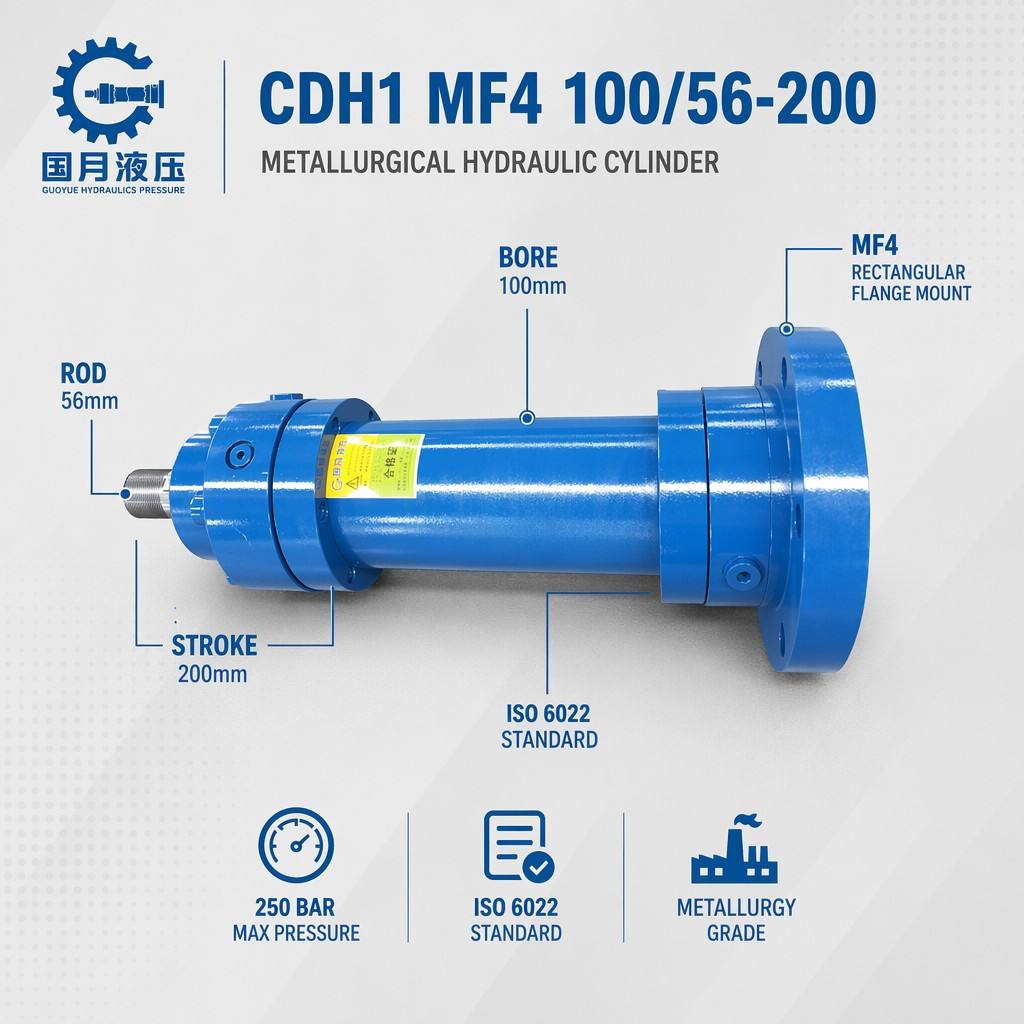

Спецификация: CDH1 MF4, диаметр цилиндра 100 мм, шток 56 мм, ход поршня 200 мм, прямоугольное фланцевое крепление, гидравлический цилиндр металлургического типа мельницы.
Гидравлический цилиндр серии CG, мельничный цилиндр двойного действия, гидравлический цилиндр ISO 6022, сверхмощный цилиндр с круглым корпусом
Прямоугольный фланец MF4 со сквозными отверстиями под 4 болта, плоскостность торцевой поверхности фланца в пределах 0,02 мм по диагонали, при установке с лицевой стороны на плитах корпуса мельницы установка прокладок не требуется.
Трубка цилиндра холоднотянутая ST52, бесшовная, внутренний диаметр отхонингован до H8 после сварки, внутренний диаметр полируется до Ra 0,3 мкм для снижения износа уплотнения при частых циклах короткого хода, типичных для регулировки зазора между валками.
Конструкция фланца с торцевой крышкой с болтовым соединением, уплотненная уплотнительным кольцом + опорным кольцом на диаметре патрубка, что позволяет осуществлять разборку на месте для замены уплотнения, не снимая полный цилиндр из корпуса мельницы.
Канавка для уплотнения поршня изготовлена в соответствии с размерами корпуса ISO 5597, подходит для стандартных комплектов ступенчатых уплотнений и скользящих колец, взаимозаменяемых с уплотнительными элементами вторичного рынка от различных поставщиков.
Корпус скребка стержня оснащен защелкивающимся скребком в металлическом корпусе, надежное удержание благодаря пиковому противодавлению 300 бар при изменении направления прохода мельницы, отсутствие режима отказа при выскакивании.
Два сервисных порта с резьбой BSPP, обратный клапан установлен на порту со стороны штока для предотвращения сноса под подвешенной нагрузкой, когда распределительный клапан центрируется в положение бака во время аварийной остановки.
Применяется при контроле зазора между валками на станах горячей прокатки, приведении в действие шиберных затворов промковша, регулировке зазора срезных ножей, замене цилиндра подъема тележки рулона и механизмах подъема дверцы печи на установках непрерывной разливки.
| Parameter | Value |
| Model | CDH1 MF4 100-56-200 |
| Type | Mill Type Differential Cylinder Double Acting |
| Standard | ISO 6022 / DIN ISO 3320 |
| Nominal Pressure | 250 Bar (Static Proof 375 Bar) |
| Bore / Rod / Stroke | 100 mm / 56 mm / 200 mm |
| Push Force @ 250 Bar | 196.3 kN |
| Pull Force @ 250 Bar | 134.8 kN |
| Mounting | MF4 Rectangular Flange at Head 4-Bolt |
| Cylinder Tube | ST52 seamless cold-drawn H8 honed Ra 0.3 um |
| Piston Rod | Induction-hardened chrome-plated 30-50 um |
| Rod Wiper | Metal-encased snap-in scraper |
| Ports | BSPP threaded with rod-side check valve |
| Weight (approx.) | 42 kg |
| Test | 100% factory tested with individual QC report |
