| Количество минимального заказа: | 1 |
| транспорт: | Ocean,Land,Air |
Оттенок:
Модель: CDH1 MT4 50/36-225
марка: Гоюэ
Origin: Китай
гарантийный срок: 1,5 года
Послегарантийное обслуживание: Видео техническая поддержка, Онлайн поддержка
место происхождения: Китай
Максимальный ход: Другие
Внутренний диаметр трубы: 50 мм
Поддержка настройки: OEM, ODM
The file is encrypted. Please fill in the following information to continue accessing it

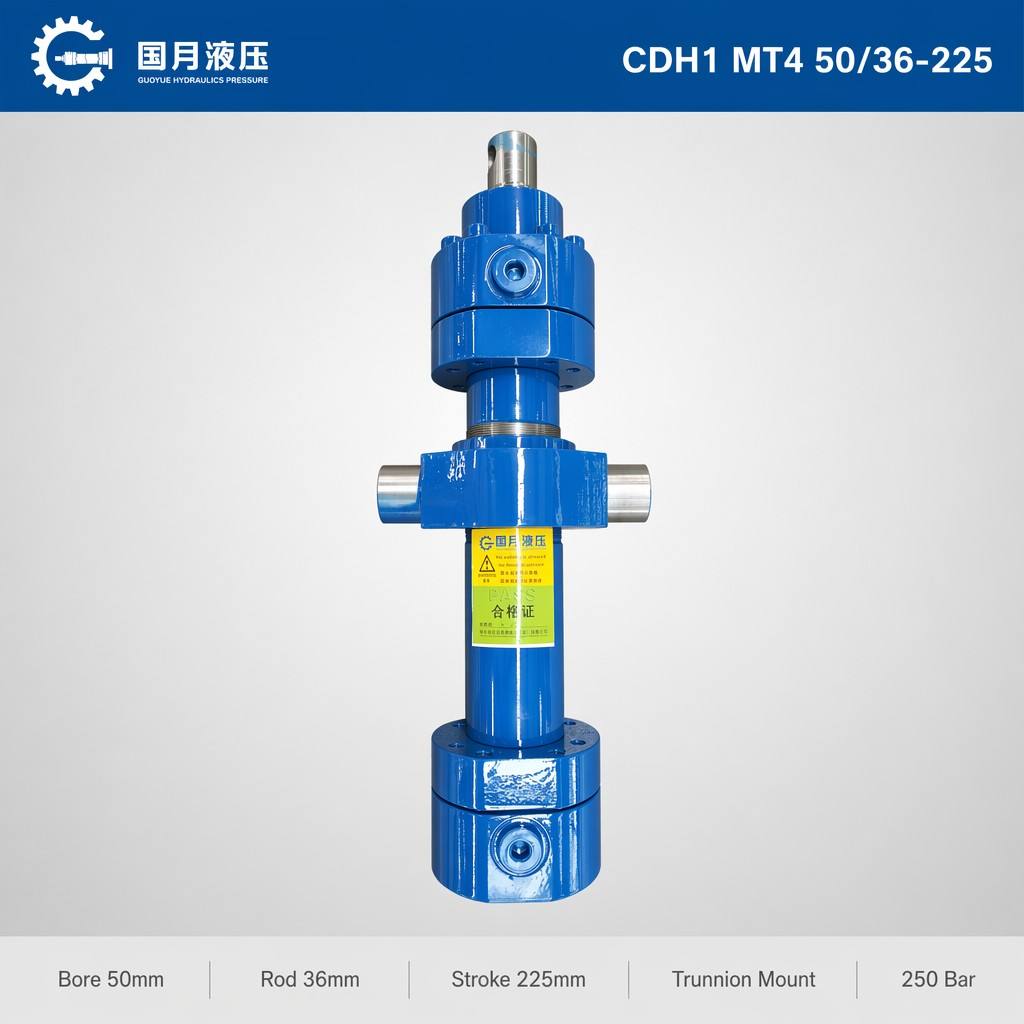

Спецификация: CDH1 MT4, диаметр цилиндра 50 мм, шток 36 мм, ход поршня 225 мм, цапфа, компактный гидравлический цилиндр металлургического типа мельницы.
Гидравлический цилиндр серии CG, мельничный цилиндр двойного действия, гидравлический цилиндр ISO 6022, сверхмощный цилиндр с круглым корпусом
Цапфовое крепление MT4 с шарнирными пальцами из закаленной стали с обеих сторон, диаметр пальца 25 мм и глубина корпуса 1,5 мм, что позволяет цилиндру поворачиваться по дуге 15 градусов во время движения груза без подшипников штока с боковой нагрузкой.
Цапфа приварена к наружному диаметру ствола с помощью кольцевого сварного шва с полным проваром, напряжение после сварки снято при 580 C в течение 2 часов, ультразвуковое испытание согласно EN 1714, класс приемки 2.
Компактный диаметр цилиндра 50 мм, ход поршня 225 мм, длина с закрытым центром менее 500 мм, помещается в карманы боковой защиты корпуса мельницы, где невозможно установить цилиндры большего диаметра из-за нехватки места.
Поршень, оснащенный стеклонаполненным направляющим кольцом из ПТФЭ по всей окружности, с радиальной стенкой 3 мм, предотвращает контакт металла во время отклонения ствола, вызванного шарниром цапфы, под нагрузкой 49,1 кН.
Стандартная проушина с резьбовой головкой стержня M24x2, доступны альтернативные конфигурации концов стержня — сферический шаровой шарнир, вилка с крестовиной или шпилька с мелкой метрической резьбой — без изменения размеров корпуса цилиндра.
Легкая конструкция при установленной массе 18 кг, управление одним человеком во время остановки мельницы на техническое обслуживание, отсутствие необходимости в подъемном оборудовании для снятия и повторной установки на верхних позициях.
| Parameter | Value |
| Model | CDH1 MT4 50-36-225 |
| Type | Mill Type Differential Cylinder Double Acting |
| Standard | ISO 6022 / DIN ISO 3320 |
| Nominal Pressure | 250 Bar (Static Proof 375 Bar) |
| Bore / Rod / Stroke | 50 mm / 36 mm / 225 mm |
| Push Force @ 250 Bar | 49.1 kN |
| Pull Force @ 250 Bar | 23.6 kN |
| Mounting | MT4 Trunnion Mount (Pins 25mm H8) |
| Trunnion Weld | Full-penetration stress-relieved UT tested |
| Rod End | M24x2 threaded clevis eye |
| Piston Guide | Glass-filled PTFE 360-degree ring |
| Weight (approx.) | 18 kg |
| Test | 100% factory tested with individual QC report |
