| Количество минимального заказа: | 1 |
| транспорт: | Ocean,Land,Air |
Оттенок:
Модель: CDH1 MP5 140-90-300
марка: Гоюэ
Origin: Китай
гарантийный срок: 1,5 года
Послегарантийное обслуживание: Видео техническая поддержка, Онлайн поддержка
место происхождения: Китай
Система обслуживания: Онлайн поддержка, Видео техническая поддержка
Максимальный ход: 300 мм
Внутренний диаметр трубы: 140 мм
Поддержка настройки: OEM, ODM
The file is encrypted. Please fill in the following information to continue accessing it

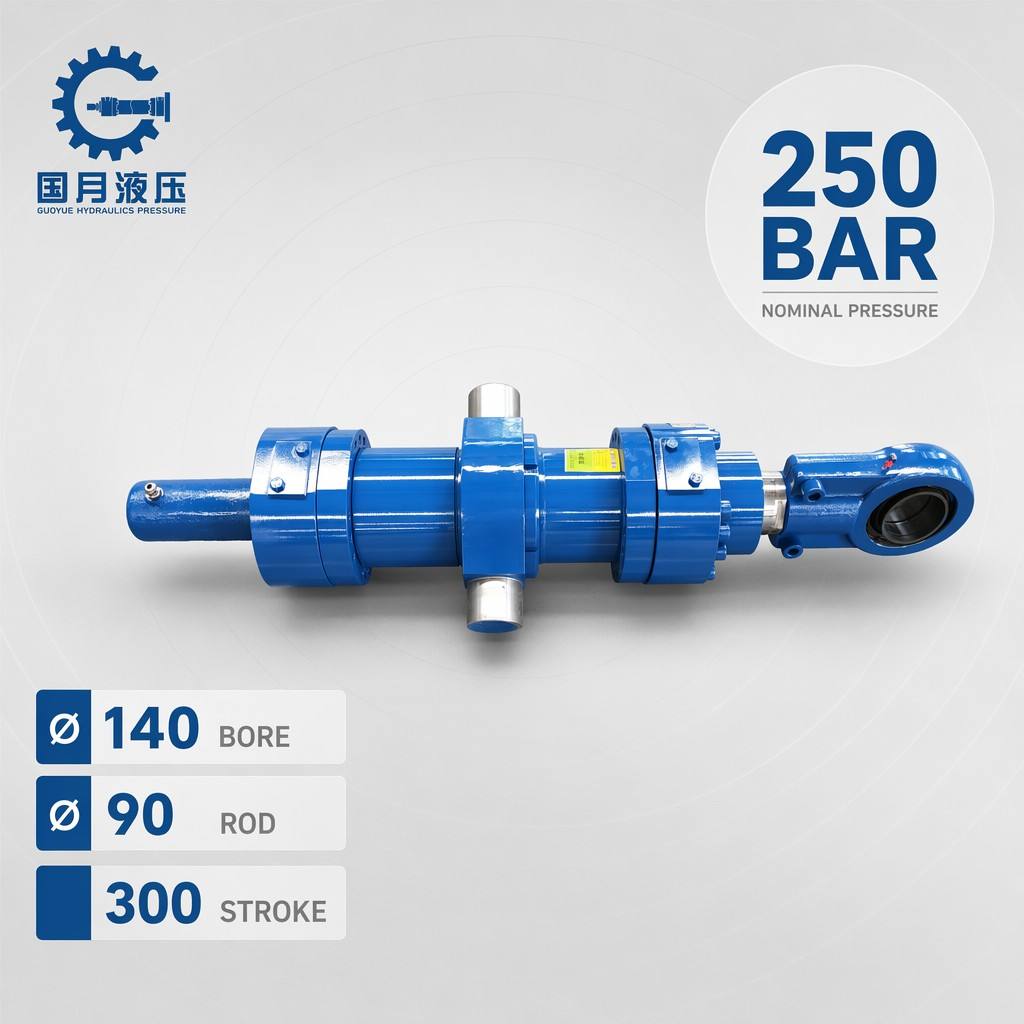

Спецификация: CDH1 MP5, диаметр цилиндра 140 мм, шток 90 мм, ход поршня 300 мм, самовыравнивающаяся опорная скоба, гидравлический цилиндр металлургического типа мельницы.
Гидравлический цилиндр серии CG, мельничный цилиндр двойного действия, гидравлический цилиндр ISO 6022, сверхмощный цилиндр с круглым корпусом
Сферический подшипник скольжения MP5 на проушине штока, рассчитанный на динамическую радиальную нагрузку 245 кН согласно DIN ISO 12240-1, допуск на перекос ± 4 градуса компенсирует смещение при установке, не передавая изгибающий момент на шток поршня.
Промежуточная цапфа в средней части корпуса дополняет базовое крепление, распределяя нагрузку на две точки опоры и уменьшая отклонение ствола до менее 0,15 мм при полном ходе толкания 384,8 кН.
Толщина стенки трубы цилиндра 12 мм при внутреннем диаметре 140 мм, коэффициент окружного напряжения 3,5 при рабочем давлении 250 бар, автофреттажная обработка для увеличения усталостной долговечности в условиях пульсирующих рабочих циклов мельницы.
Канавка уплотнения поршня обработана для установки двухкромочного эластомерного элемента с противоэкструзионной подложкой из ПТФЭ с обеих сторон, нулевая измеримая утечка в течение 100-часового испытания на удержание давления при номинальном давлении.
Фиксация сальника осуществляется с помощью сегментного разрезного кольца вместо стопорной гайки с внешней резьбой, что позволяет снимать сальник, не нарушая соединений трубопроводов, а время обслуживания сокращается с 4 часов до 45 минут.
Монтажная канавка чехла защитного кожуха штока, выточенная на внешней стороне цилиндра штока, подходит для стандартного сильфонного чехла для открытых установок, где брызги прокатной окалины или горячие частицы контактируют с областью хода штока.
| Model | CDH1 MP5 140-90-300 |
| Type | Mill Type Differential Cylinder Double Acting |
| Standard | ISO 6022 / DIN ISO 3320 |
| Nominal Pressure | 250 Bar (Static Proof 375 Bar) |
| Bore / Rod / Stroke | 140 mm / 90 mm / 300 mm |
| Push Force @ 250 Bar | 384.8 kN |
| Pull Force @ 250 Bar | 225.8 kN |
| Mounting | MP5 Self-aligning Spherical Clevis + Mid Trunnion |
| Rod Bearing | DIN ISO 12240-1 ±4° misalignment |
| Tube Wall | 12mm autofrettage-treated |
| Gland Retention | Segmented split-ring collar |
| Weight (approx.) | 88 kg |
| Test | 100% factory tested with individual QC report |
