| Количество минимального заказа: | 1 |
| транспорт: | Ocean,Land,Air |
Оттенок:

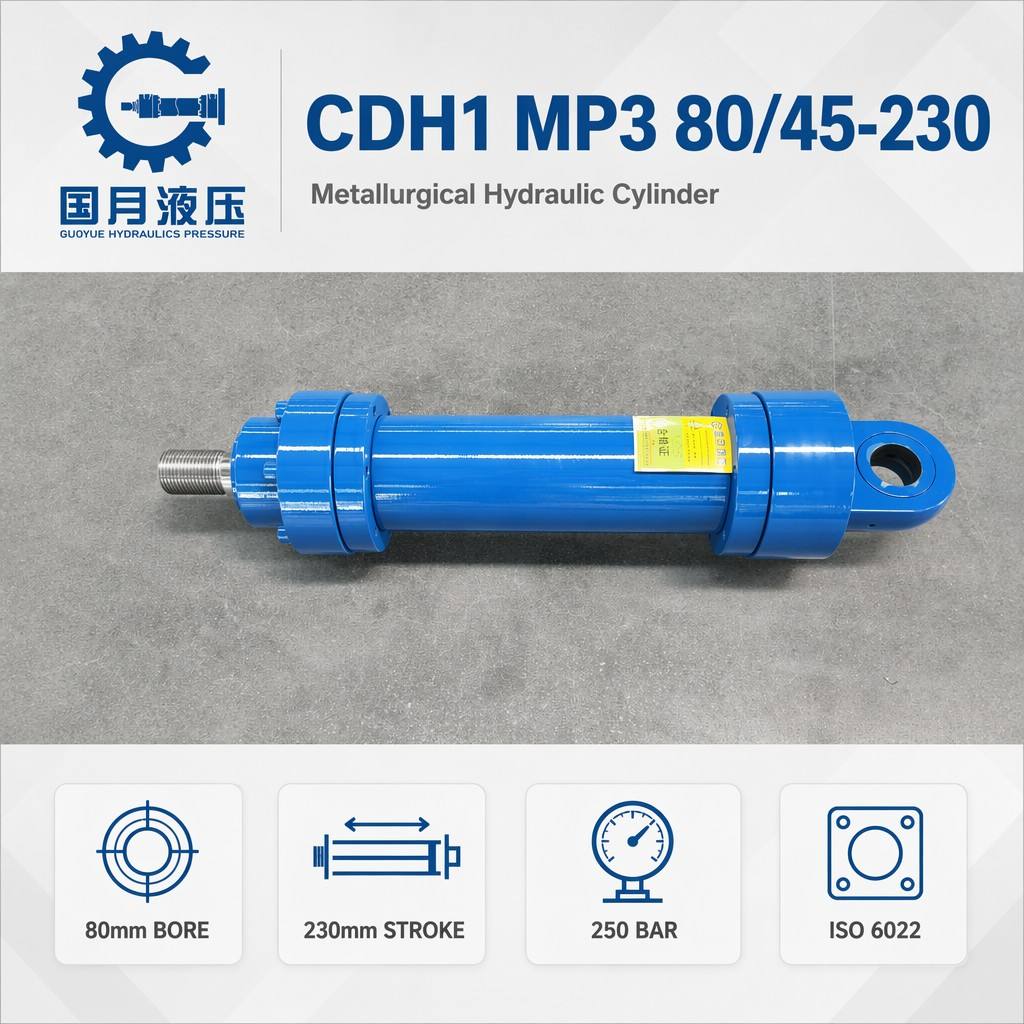

Модель: CDH1 MP3 80/45-230
марка: Гоюэ
Origin: Китай
гарантийный срок: 1,5 года
Послегарантийное обслуживание: Видео техническая поддержка, Онлайн поддержка
место происхождения: Китай
Система обслуживания: Онлайн поддержка, Видео техническая поддержка
Максимальный ход: Другие
Внутренний диаметр трубы: 80 мм
Поддержка настройки: OEM, ODM
The file is encrypted. Please fill in the following information to continue accessing it
Конец основания с гладкой головкой MP3 с закаленным отверстием под штифт диаметром 40 мм H8, оснащен втулкой из спеченной бронзы с покрытием из ПТФЭ, срок службы более 500 000 полных циклов хода, прежде чем потребуется замена втулки на шарнирном соединении.
Штифт с головной головкой удерживается поперечным болтом и стопорной пластиной, предотвращает выскальзывание штифта при двунаправленной нагрузке, характерной для механизмов шарнирных мельниц, отсутствие отказа внешнего стопорного кольца.
Конец штока с резьбой M36x2, контргайкой и сферической проушиной штока, отверстие проушины 30 мм, угловое смещение 3 градуса для двухтактных тяг без боковой нагрузки на уплотнение штока.
Внутренняя поверхность трубы цилиндра после хонингования отполирована роликом, твердость поверхности увеличена на 15-20 HB за счет холодной обработки, что повышает износостойкость минерального масла со взвешенными частицами в центральных гидравлических системах мельниц.
Компактный корпус: длина во втянутом состоянии 480 мм при ходе 230 мм, позволяет устанавливать со стороны стана с ограниченным зазором между подушками валков и окнами корпуса.
Выпускное отверстие расположено радиально на сальнике для удаления захваченного воздуха во время ввода в эксплуатацию, устраняет неравномерный ход поршня без переворачивания цилиндра во время установки.
Применяется при регулировке линии прокатки прокатного стана, подъеме загрузочной дверцы печи, отключении затравки непрерывной разливки, позиционировании роликов отбойника окалины и приведении в действие передающего рычага охлаждающего слоя.
| Parameter | Value |
| Model | CDH1 MP3 80-45-230 |
| Type | Mill Type Differential Cylinder Double Acting |
| Standard | ISO 6022 / DIN ISO 3320 |
| Nominal Pressure | 250 Bar (Static Proof 375 Bar) |
| Bore / Rod / Stroke | 80 mm / 45 mm / 230 mm |
| Push Force @ 250 Bar | 125.7 kN |
| Pull Force @ 250 Bar | 85.9 kN |
| Mounting | MP3 Plain Clevis at Base (Pin Bore 40mm H8) |
| Rod End | M36x2 threaded with lock nut |
| Cylinder Tube | Roller-burnished seamless ST52 H8 |
| Piston Rod | Induction-hardened chrome-plated 30-50 um |
| Retracted Length | 480 mm |
| Weight (approx.) | 32 kg |
| Test | 100% factory tested with individual QC report |
