| Количество минимального заказа: | 1 |
| транспорт: | Ocean,Land,Air |
Оттенок:

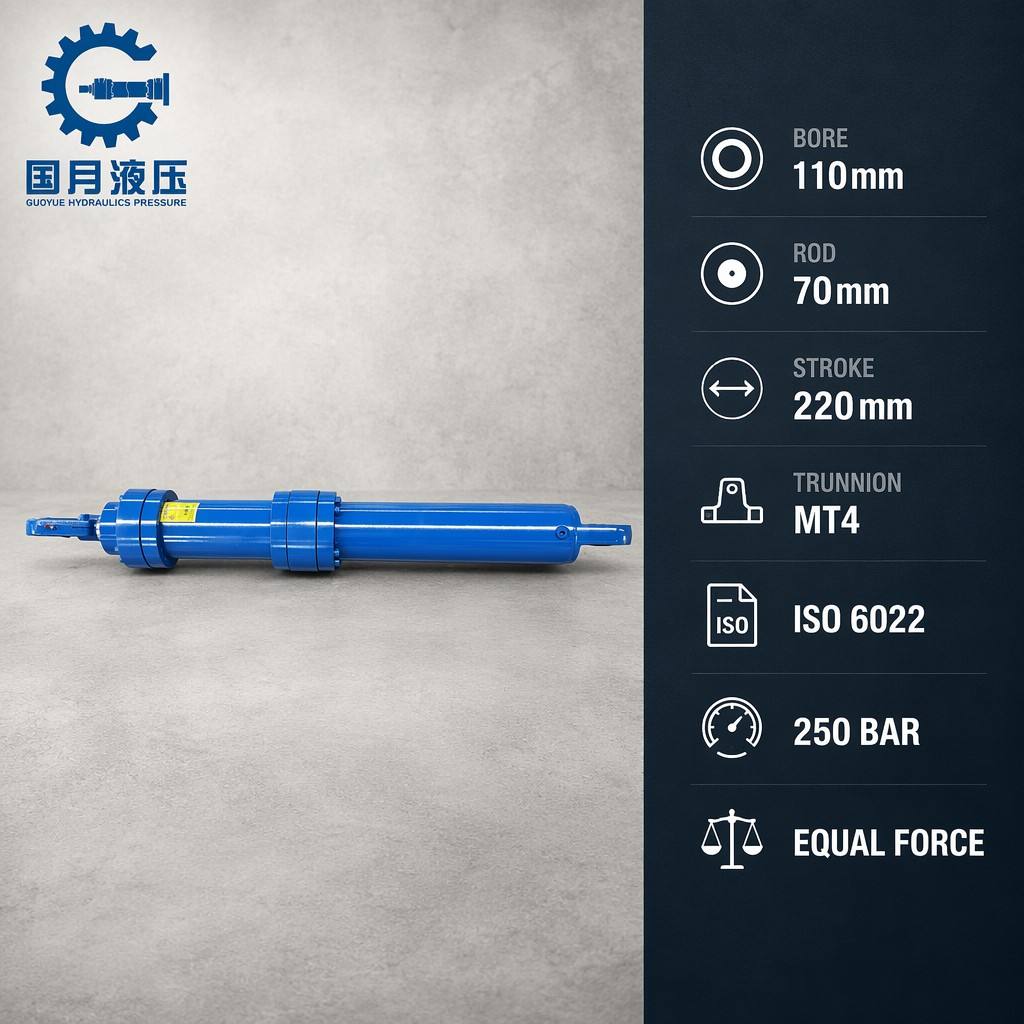

Модель: CGH1 MT4 110-70-220
марка: Гоюэ
Origin: Китай
гарантийный срок: 1,5 года
Послегарантийное обслуживание: Видео техническая поддержка, Онлайн поддержка
место происхождения: Китай
Максимальный ход: 220 мм
Внутренний диаметр трубы: 110мм
Поддержка настройки: OEM, ODM
The file is encrypted. Please fill in the following information to continue accessing it
Конструкция со сквозным штоком CGH1 с одинаковым диаметром штока 70 мм на обоих концах устраняет перепад сил одноштоковых цилиндров, выходная мощность обеих камер составляет 141,4 кН при давлении 250 бар, без необходимости использования клапана делителя потока в контуре.
Крепление цапфы MT4 с разрезным зажимным кольцом, фиксирующимся на стволе, цапфы цапфы диаметром 40 мм, закаленные, что позволяет всему корпусу цилиндра свободно поворачиваться, сохраняя при этом одинаковое усилие тяги независимо от угла поворота.
Оба конца стержня доступны для обратной связи по положению — линейный преобразователь можно установить с любой стороны без перемещения цилиндра, что крайне важно для синхронизации в замкнутом контуре механизмов двухцилиндровой мельницы.
Поршень центрируется двумя щелевыми кольцами из ПТФЭ, расположенными на расстоянии 65 мм друг от друга на корпусе поршня, что обеспечивает концентричность штока во всем диапазоне поворота цапфы, контактное давление уплотнения даже на 360 градусов.
Идентичные комплекты уплотнений как для головки, так и для крышки сокращают запас запасных частей на 50% по сравнению с цилиндрами с одним штоком, единая процедура технического обслуживания охватывает оба конца.
Зажимные болты цапфы M16 класса 12,9, крутящий момент 210 Нм, конструкция с разъемным кольцом позволяет вращать цилиндр для выравнивания отверстий во время установки без сварки или повторной обработки монтажной площадки.
Применяется в цилиндрах натяжения цепи затравки для непрерывной разливки, фиксации оправки на подающей моталке, синхронизированном приводе колебаний формы, позиционировании направляющей кромки полосы и механизмах толкателя печи, требующих одинакового усилия в обоих направлениях хода.
| Parameter | Value |
| Model | CGH1 MT4 110-70-220 |
| Type | Mill Type Double Rod Cylinder Double Acting |
| Standard | ISO 6022 / DIN ISO 3320 |
| Nominal Pressure | 250 Bar (Static Proof 375 Bar) |
| Bore / Rod / Stroke | 110 mm / 70 mm / 220 mm |
| Force Both Directions @ 250 Bar | 141.4 kN |
| Mounting | MT4 Trunnion Mount (Pins 40mm H8) |
| Clamp Retention | Split ring M16 Gr 12.9 bolts 210 Nm |
| Piston Guides | Dual PTFE wear rings 65mm spacing |
| Seal Kits | Identical head and cap, single kit SKU |
| Weight (approx.) | 65 kg |
| Test | 100% factory tested with individual QC report |
