Цилиндр подъема крыши Гидравлический цилиндр фрезерного типа

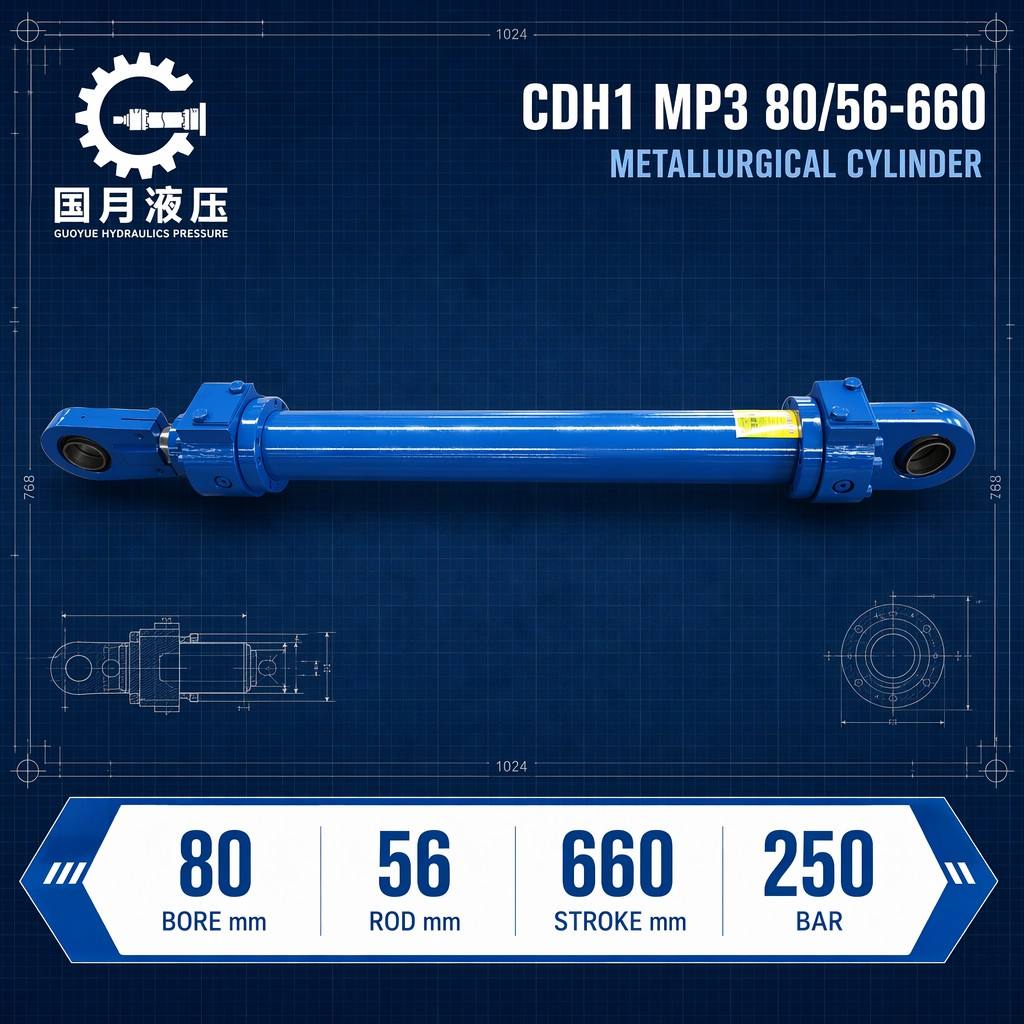

Спецификация: CDH1 MP3, диаметр цилиндра 80 мм, шток 56 мм, ход поршня 660 мм, базовое крепление с простой скобой, гидравлический цилиндр металлургического типа с удлиненным ходом хода

Цилиндр серии CD, Цилиндр дифференциальной мельницы, Цилиндр с круглым корпусом, Цилиндр с болтовым соединением, Быстроходный цилиндр

Удлиненный ход 660 мм, диаметр штока 56 мм, коэффициент продольного изгиба Эйлера 3,2 при полном толкающем усилии 250 бар, опорная втулка штока в пределах диапазона хода не требуется, для горизонтальной установки с наклоном до 15 градусов.

Двойная конфигурация проушины с проушиной вилки — плоская скоба у основания и проушина на конце штока — обеспечивает чистую передачу осевой нагрузки через шарнирные соединения, устраняя боковое давление на трубку цилиндра во время углового движения ведомого механизма.

Диаметр стержня 56 мм при диаметре отверстия 80 мм обеспечивает соотношение площадей 1,96:1, почти симметричное тяговое усилие, подходящее для применений с нагрузкой обратного хода, таких как втягивание толкателя перемещения слябов против наклонных направляющих.

Бесшовная труба цилиндра из материала ST52, вытянутая цельной деталью длиной 660 мм без сварных швов, исключает размягченные зоны, прилегающие к сварному шву, которые могут деформироваться при термоциклировании с удлиненным ходом в условиях горячего стана.

Поршень установлен с удерживающей гайкой, затянутой с моментом 380 Нм, плюс метка контроля, фиксатор резьбы не требуется, исключает риск загрязнения жидкости из-за анаэробного разрушения клея при температуре жидкости выше 70 C, что часто встречается в условиях непрерывной работы.

Внешняя поверхность ствола покрыта порошковой краской поверх цинк-фосфатной грунтовки, испытана в соляном тумане в течение 500 часов в соответствии с ASTM B117, синяя отделка RAL 5015 устойчива к брызгам и выгоранию прокатной окалины при установке на горячей стороне.

Применяется в толкателе перемещения слябов сталелитейных заводов, толкателе дверцы коксовой печи, подъеме печи с шагающей балкой, позиционировании ножниц для резки по длине непрерывной разливки и механизмах подачи стержня доменной печи.
